7月16日-19日,第五屆RISC-V中國峰會在上海張江科學會堂成功舉辦。峰會期間,中國數字EDA/IP龍頭企業上海合見工業軟件集團有限公司(簡稱“合見工軟”)攜手合作伙伴開芯院進行聯合演講,用實際案例詮釋了EDA工具如何破局高性能RISC-V多核芯片驗證效率的痛點,讓大家看到國產EDA在推動RISC-V產業落地、協同創新方面的硬核突破與生態活力。
賦能“香山”高性能開源RISC-V處理器大型系統構建
在峰會期間舉辦的“EDA分論壇”上,合見工軟驗證產品市場總監曹夢俠與北京開源芯片研究院高級工程師李賢飛,共同做題為《面向高性能RISC-V多核處理器的硬件驗證方法學-香山昆明湖16核完整系統的大級聯FPGA系統驗證實踐》的報告。

▲北京開源芯片研究院高級工程師 李賢飛

▲合見工軟驗證產品市場總監 曹夢俠
昆明湖是“香山”系列處理器的第三代架構,面向服務器、數據中心等高性能計算場景設計,支持64核,性能對標ARM Neoverse N2。通過全球首個開源大規模片上互聯網絡(NoC)IP溫榆河,支持12*12網格最大支持256個處理器互聯。李賢飛指出,昆明湖多核CPU架構對于驗證提出多方面挑戰:
- 一是規模大:多核CPU系統包含復雜的總線、多級緩存和DDR4、UART等接口 ,邏輯規模遠超單片F(xiàn)PGA容量。傳統FPGA平臺資源不足,且手動分割設計的方式困難且極易出錯,Porting周期極長。
- 二是性能要求高:目標是在FPGA上實現足夠高的運行速度(最終目標10MHz),從而運行操作系統并進行有意義的軟硬件協同驗證。
- 三是調試?yán)щy:需要保障16核緩存一致性、總線完整及高負載下調度優化。同時,需要快速定位和復現因跨核交互、緩存一致性等引起的深層次Bug。缺乏專用調試工具,問題定位慢。
“與合見工軟合作之前,香山系列多核CPU驗證亟須大規模FPGA平臺與自動化工具鏈。”李賢飛說。正是在這樣的挑戰之下,促成與合見工軟展開合作。繼雙方2024年“香山”第二代南湖架構驗證項目后的技術成果發布之后,如今第三代昆明湖架構合作成果的發布標志著雙方攜手探索大型處理器驗證技術突破的再次升級。
據曹夢俠介紹,在“香山”第二代“南湖”及第三代“昆明湖”處理器開發和軟件生態系統優化中,成功應用了合見工軟的全場景驗證硬件系統UniVista Unified Verification Hardware System(簡稱“UVHS”),顯著提升了開發效率。
合見工軟UVHS硬件驗證平臺的優勢體現在如下方面:
- 高性能與大容量:UVHS作為一款商用級全場景驗證硬件系統,具備高性能和大容量的特點,能夠滿足大規模ASIC/SOC軟硬件驗證的需求。
- 智能化自動分割技術:該技術可將大型系統快速編譯移植,將多核設計分割到多片F(xiàn)PGA上,自動化程度高,簡化了工程師的手動工作,提高了驗證效率。
- 自動化的代碼移植和編譯全流程:最大化減少用戶從ASIC代碼移植到FPGA工程的人力成本,提供從RTL到Bitfile的自動化流程。
- 高運行性能:基于Xilinx新型FPGA平臺,UVHS的全局時序驅動智能自動分割技術可顯著提升運行性能,縮短軟件運行時間,優化軟件開發項目周期。
- 大規模系統級聯能力:支持大系統級聯,最多可級聯上百億邏輯門規模,已成功部署實現最大160片VU19P FPGA的級聯,為RISC-V大型系統擴展提供可靠技術支撐。
- 豐富的接口和存儲模型:提供PCIe Gen5、MIPI CSI2/DSI2、Ethernet 1G-800G等多種高速接口,以及DDR5、DDR4、LPDDR5、LPDDR4、HBM3等存儲模型,幫助用戶快速搭建完整驗證場景。
- 強大的調試功能:支持UHD無限深度波形調試、觸發、異步寄存器讀回等功能,類似仿真方式的波形調試功能,顯著提高調試效率和問題定位能力。

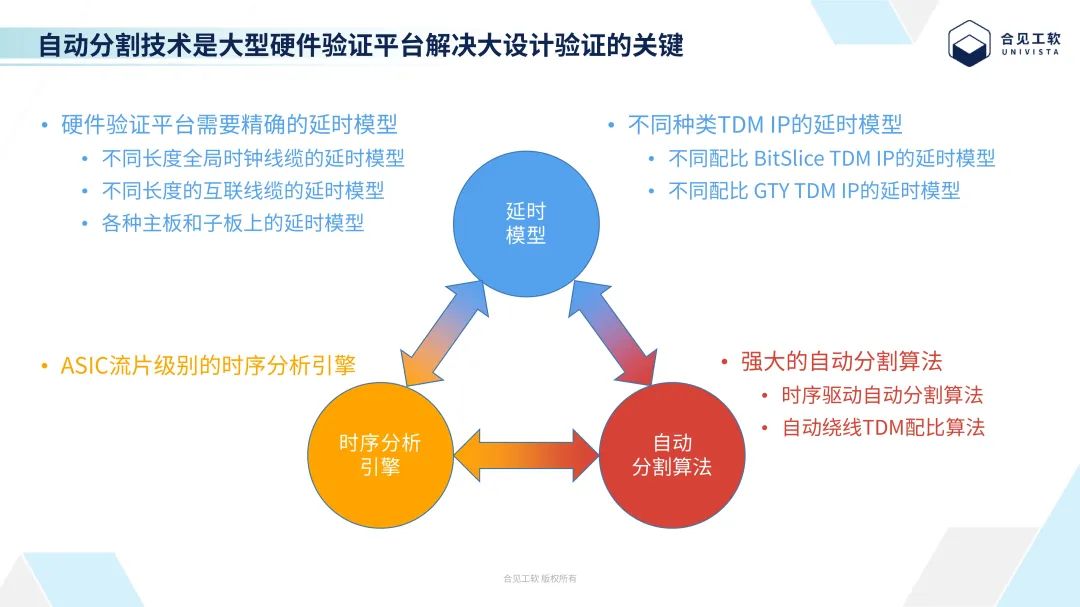

其中,UVHS Compiler的智能化自動分割技術發揮了關鍵作用。

“香山”處理器的靈活擴展性需要將大的多核設計能夠分割到多片F(xiàn)PGA上。UVHS Compiler的智能自動分割技術將整個過程完全自動化,同時其強大的時鐘轉換引擎可自動處理設計內多路異步時鐘,大幅簡化了工程師的手動工作,更容易將為ASIC設計的RISC-V RTL代碼快速遷移到FPGA平臺,“香山”的雙核RTL代碼導入時僅用不到一周時間即實現了UVHS上的Linux OS啟動。
基于昆明湖多核CPU驗證項目的經驗總結,合見工軟提出了“四步走”的系統化多核處理器 FPGA驗證方法論,涵蓋從設計移植到系統調試的完整流程,為RISC-V多核驗證提供了標準化路徑:
- 1-設計移植與適配 (Porting): 建立了ASIC-to-FPGA的自動化適配流程,包括時鐘樹、存儲模型、接口IP轉換的標準化處理方法。
- 2-編譯迭代效率與資源優化使用的最大化平衡:向大規模設計,在資源占用率與高效率編譯迭代之間動態取舍,尋找最大化的收益平衡點。
- 3-漸進式啟動策略 (Bring-up): 創新提出了核數逐步擴展的驗證策略,結合單核到多核的系統復雜度梯度,有效降低了系統調試難度。
- 4-軟硬協同調試技術 (Debug): 基于硬件仿真與后門加載技術的協同調試方案,精準解決系統啟動故障,并實現內核加載速度量級突破。
在合見工軟UVHS硬件平臺的強大助力下,該項目產生三方面成果:
- 一是實現多版本全自動化編譯流程:在項目初期移植階段做完基礎的移植工作后,后續的編譯流程由UVHS工具自動化完成,包括時鐘轉換、自動分割、TDM IP綁定等關鍵工作。后續設計進版迭代,復用前套的自動化流程,省掉很多額外工作。
- 二是性能目標全面達成:
-
- 單核/雙核/4核/8核版本CPU主時鐘均能穩定運行在15MHz,為針對不同應用場景的性能評估和軟件開發提供了高速驗證平臺。
- 16核完整版本CPU主時鐘穩定運行在10.2MHz,超越原定10MHz目標。
- 項目首次在FPGA原型驗證平臺上,完整運行一個未經裁剪的、可啟動OS的16核高性能昆明湖RISC-V處理器系統。
- 相比傳統方法,整體驗證效率提升約40%,大幅縮短產品上市時間。
- 三是構建一套靈活的多用戶驗證環境:項目開發了兼容16核DB和多個4核DB的boardfile,使驗證平臺能夠靈活切換配置;驗證平臺可以被靈活劃分為多個獨立的4核系統,供4個不同軟件或算法團隊同時并行使用,大大提高了開發效率;一套硬件既能用于16核的系統級攻關,也能用于多團隊的日常開發,大幅提升了硬件資源的利用率。

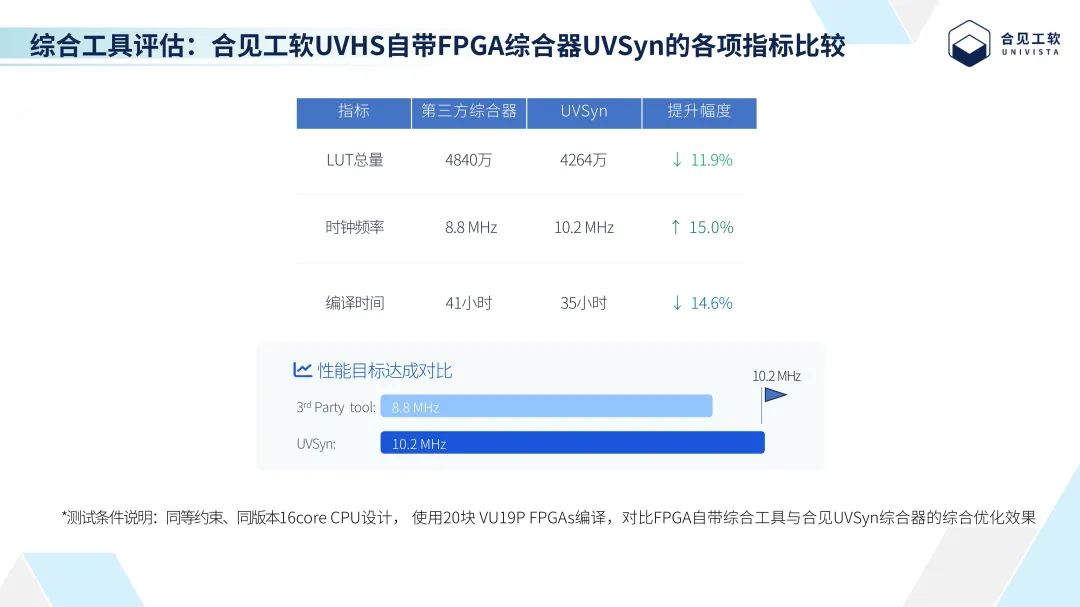

不僅如此,合見工軟新技術-自研FPGA綜合器UVSyn,對比FPGA自帶綜合器實現了多項指標提升,帶來了資源優化、性能提升、編譯效率提升。
- 資源優化:LUT總量從4840萬降低到4264萬,節省11.9%關鍵資源,使設計布局更加靈活。
- 性能提升:時鐘頻率從8.8 MHz提升至10.2 MHz,增加15.0%,成功突破項目目標。
- 編譯效率提升:編譯時間從41小時縮短至35小時,效率提升14.6%。

對于雙方后續項目工作展望,李賢飛表示,將在驗證效能深化、更大規模設備擴展、更多核心場景驗證等方面繼續推進。后續溫榆河片上網絡與昆明湖架構的深度融合,將推動更大規模的32核至百核級眾核系統的驗證突破。同時,也希望EDA廠商開發更多支持CPU核心之外驗證場景的特性,如UPF低功耗、DPA動態功耗驗證等。此外,開芯院希望與EDA廠商協同推動RISC-V驗證方法學標準化的工作,在工具鏈進化、生態建設等方面,促進產業鏈各方高效協作,加速 RISC-V產業的健康發展。
EDA協同推動RISC-V國產化落地加速
昆明湖16核處理器突破10.2MHz驗證性能,展示了合見工軟 UVHS全場景驗證平臺的實戰成果,不僅為客戶芯片研發提供了從 “設計構想” 到 “高效落地” 的硬核支撐,也勾勒出 RISC-V產業生態協同的創新范式。
未來,合見工軟將始終將客戶需求為先,通過自研創新,進一步提升芯片全場景驗證的能力水平,通過與客戶協同攻關,為客戶提供匹配其產品定義和技術路線,更加高效、可靠的驗證解決方案,助力客戶實現驗證效率瓶頸的突破,為RISC-V產業落地加速賦能。
