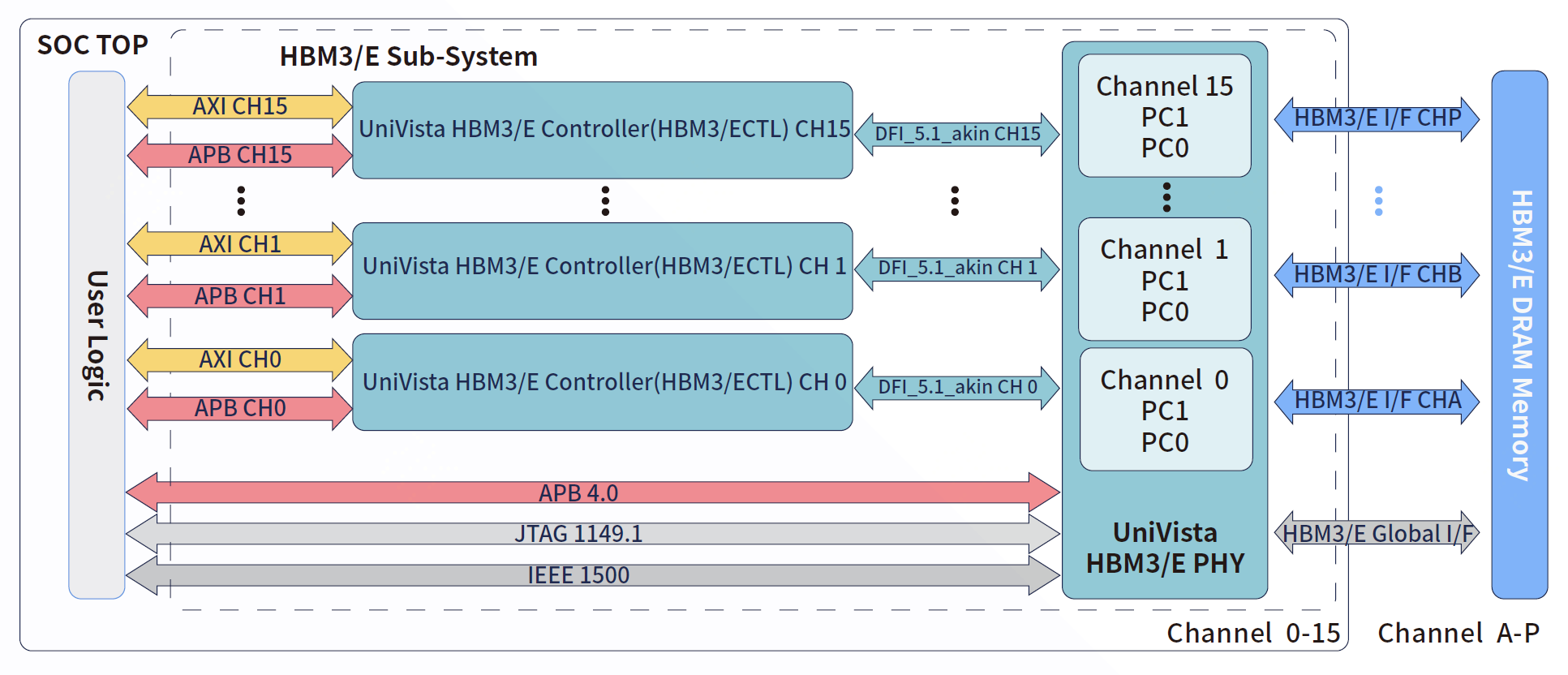

UniVista HBM3/E IP包括HBM3/E內存控制器、物理層接口（PHY）和驗證平臺，采用低功耗接口和創新的時鐘架構，實現了更高的總體吞吐量和更優的每瓦帶寬效率，可幫助芯片設計人員實現超小PHY面積的同時支持最高9.6 Gbps的數據速率，解決各類前沿應用對數據吞吐量和訪問延遲要求嚴苛的場景需求問題，可廣泛應用于以AI/機器學習應用為代表的數據與計算密集型SoC等多類芯片設計中，已實現在AI/ML、數據中心和HPC等領域的國內頭部IC企業中的成功部署應用。
產品特性
- 數據速率：支持4.8 - 9.6 Gbps
- 通道配置：支持16物理通道/32偽通道
- 接口：控制器和PHY直接通過類DFI 5.1接口相連；標準AXI/APB/JTAG接口；AXI接口最高支持1200 MHz以及32/64/128/256/512位接口寬度
- 低功耗：控制器、PHY和DRAM支持多種低功耗模式；支持不同工作模式的時鐘門控以降低功耗；支持HBM子系統下電，DRAM進入數據保持模式
- ECC支持：支持Sideband ECC和On-Die ECC
- 可定制化：可根據客戶讀寫Pattern定制化高效低延遲的設計
- 訓練和測試：內建MPU，支持初始化和訓練的動態調整；支持CA/WDQS2CK/WDQ/RDQ/VREF/DCC/AERR/DERR訓練；IEEE1500主控，用于通道測試、修復和溫度檢測
- 動態頻率切換：DFS支持4種頻率快速切換
