目前，在系統級摩爾定律（SysMoore）引領智算芯片技術進步的同時，廣度和斷點已成為芯片設計的難點痛點，而業界需要在設計、制造和封測各維度實現集體進階。對此，合見工軟提供的國產自主自研高性能接口IP和定制化完整解決方案，結合自身強大的EDA平臺優勢，構筑軟硬件平臺結合的系統級技術服務，助力智算芯片企業實現持續地創新和突破。

助力智算芯片持續創新與突破

隨著智算芯片設計方法學從傳統的SoC設計演進到芯粒系統協同設計，智算芯片設計的復雜度和難度不斷提升，需要更多領域的設計經驗才能保證一次流片的成功率。

對此，崇華明指出，業界可以從系統協同設計、EDA和IP完整解決方案、穩定可靠的制造供應鏈、封測建模和良率四大方面著手，力爭克服當前智算芯片遇到的各類挑戰。

首先，業界需要做好系統協同設計，其中包括Chiplet系統架構設計與驗證，即成本與性能、穩定性之間的權衡；多芯粒互連設計；自頂向下的芯粒劃分和不同芯粒之間的時序分配；系統級功能驗證。此外，Chiplet中介層協同設計，系統級時序SignOff分析，電源和信號完整性、熱、機械應力等多物理場仿真以及2.5D/3D可測性設計也尤為重要。

其次，芯片設計在產業中起到“領頭羊”作用，EDA和IP則是必不可少以及需要系統性規劃的工具，包括EDA需提供多芯粒規劃與架構及驗證工具；系統級SignOff工具；2.5D/3D可測性設計工具等，而IP則需提供完整的多工藝平臺IP，支持廣泛顆粒和外設；完整的PHY和控制器方案；完整的協議支持，多封裝場景支持；IO Die和封裝設計，SIPI仿真支持等。

另外，在制造供應鏈穩定可靠和封測建模及良率方面，均需要探索新架構2.5D/3D、CoWos-R/L/S，系統建模能力和準確度，以及大規模生產的良率提升等。

基于此，要克服智算芯片遇到的挑戰需要整個產業鏈上下游攜手共進。作為國內領先的高性能工業軟件及解決方案提供商，合見工軟高速接口IP及IO Die提供了創新解決方案，包括D2D應用的系統分析，應用于多種場景的IO Die產品，完整的PHY和控制器解決方案，以及各類封裝和仿真支持，從而保障互聯速度、穩定性、芯粒供電和數據支持等。

通過提供國產自主自研的高性能接口IP和定制化解決方案，合見工軟結合自身強大的EDA平臺優勢，構筑軟硬件平臺結合的系統級技術服務，助力智算芯片公司實現持續地創新和突破。

值得注意的是，崇華明講解時還展示了合見工軟與傳智驛芯共同開發的“NoC+UCIe整體解決方案”。合見工軟在接口IP領域擁有深厚的技術積淀，結合傳智驛芯的NoC Subsystem和TCLink等產品方案，雙方共同開發NoC+UCIe的Chiplet整體解決方案，幫助客戶更為早期就可以完整地評估系統架構方案。

完整IP產品支持眾多應用場景

為了應對智算時代的網絡互聯、先進封裝集成、高數據吞吐量等諸多挑戰，合見工軟已經推出了多款高可靠性、高性能的網絡IP、存儲IP及D2D接口IP解決方案等，包括：針對芯粒(Chiplet)集成的關鍵標準UCIe解決方案UniVista UCIe IP；面對存儲接口，推出全國產Memory接口UniVista HBM3/E IP、UniVista DDR5 IP、UniVista LPDDR5 IP；為助力智算萬卡集群，推出智算網絡IP解決方案UniVista RDMA IP；面向網絡接口，推出以太網、靈活以太網(FlexE)、Interlaken等多種高速互聯接口控制器UniVista Ethernet Controller IP；以及推出全國產PCIe Gen5完整解決方案等。

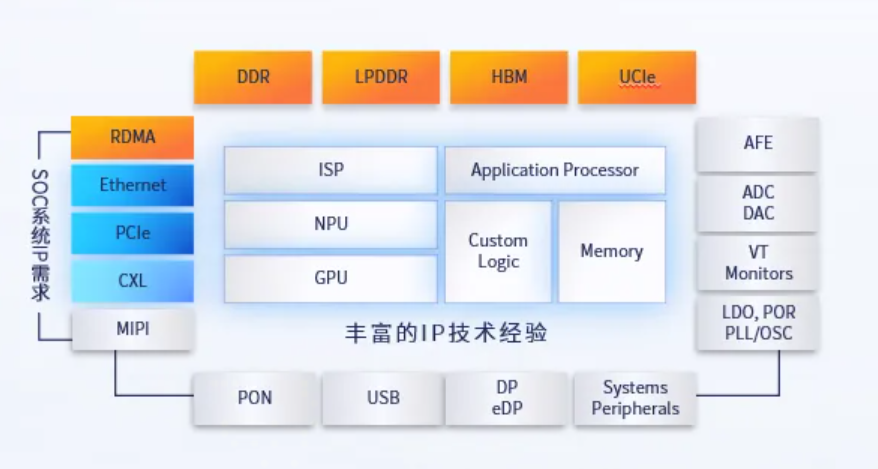

▲合見工軟高性能IP產品總覽

現在，合見工軟的全國產UniVista UCIe IP已在智算、自動駕駛、AI等領域的知名客戶的實際項目中得到廣泛應用和驗證，在真實場景中展現出卓越的性能表現和穩定可靠的品質。目前合見工軟UCIe IP先進制程測試芯片現已成功流片，并在此次ICCAD-Expo展會上展出。

另外，合見工軟高速接口IP-HBM PHY和控制器解決方案也具備多重特性，包括支持多種工藝，最快支持9600Mbps；超低讀寫延遲，控制器可根據客戶讀寫Pattern定制化高效低延遲的設計；Deskew能力應對各種復雜場景設計；內置處理器，靈活支持多種Training算法；完整的DFT測試方案；自研HBM3控制器和PHY，廣泛支持業界的各種顆粒。

同時，合見工軟高速接口IP-DDR/LPDDR PHY和控制器解決方案同樣支持多種工藝，其中LPDDR4x/5/x最高可達8533Mbps，DDR4/5最高可達8800Mbps。該方案預先集成驗證的DDR/LPDDR控制器，PHY和IO的完整解決方案，采用全硬化的靈活交付方式，完整的SIPI分析方案，支持芯片調試和方便的調試軟件，以及廣泛兼容業界的各種顆粒。

合見工軟的完整PHY和控制器解決方案致力于為客戶提供合理的IP解決方案，包括可提供IP子系統多種工藝的低延遲D2D接口IP：UCIe-A，UCIe-S，UCIe-3D，國內D2D協議；存儲接口IP：HBM3E/3，DDR5/4，LPDDR5X/5/4X/4；以及多種網絡接口IP。

合見工軟高性能網絡IP Stack完整方案則由PAXI、RDMA和ENET構成，通過MUX邏輯，可對網絡端口進行不同應用的配置，方便多種芯片場景使用，最大程度節省芯片面積。

隨著各類前沿高性能應用對算力、內存容量、存儲速度和高效互連等需求持續攀升，Chiplet集成技術的發展和迭代開辟了一條切實可行的路徑。而作為Chiplet集成的關鍵標準之一，UCIe以開放、靈活、高性能的設計框架為核心，實現了采用不同工藝和制程的芯粒之間的無縫互連和互通，可大幅降低同構和異構芯粒集成的設計復雜度，從而加速產品開發進程。

與此同時，IO Die是Chiplet架構中的重要組成部分，主要負責處理數據輸入和輸出功能。而針對不同的算力需求和應用場景，合見工軟基于在UCIe IP領域具備的深厚技術優勢，開發出了針對不同領域?qū)蛹?jí)的IO Die，從多維度助力智算芯片的創新與突破。

在封裝和仿真支持方面，合見工軟高速接口IP的封裝設計主要為2D和2.5D封裝設計，支持20層Substrate，5層金屬、厚銅和DTC的硅中介層以及RDL Interposer，同時還可以進行先進封裝的SIPI和可生產性分析。崇華明稱，基于合見工軟提供的封裝參考設計，合見工軟高速接口IP-HBM，UCIe-AP，UCIe-SP等仿真和測試結果成效尤為明顯。

無論在IO Die擴展算力應用場景還是封裝設計和SIPI仿真分析方面，合見工軟高速接口IP不僅種類齊全性能優異，在協議、封裝兼容性等關鍵技術上也均有保障。

崇華明總結道，隨著系統級摩爾定律（SysMoore）引領技術進步，廣度和斷點成為重要難點，這使得客戶一次流片成功的壓力越來越大，而且往往難以解決相關困難與挑戰。

對此，合見工軟高速接口IP及IO Die多方面助力智算芯片創新，包括完整的多工藝平臺IP（D2D IP,HBM,Ethernet,RDMA,PCIE/CXL,LPDDR/DDR），支持廣泛顆粒和外設；完整的PHY和控制器方案，解決兼容性問題；完整協議支持，多封裝場景支持；提供IO Die，擴展算力應用；提供封裝設計，SIPI仿真支持，為芯片設計保駕護航。

總體上，合見工軟自主知識產權的全國產高速接口IP解決方案是合見工軟更廣泛的EDA+IP產品戰略的重要組成，致力于提供高可靠、高性能的先進接口IP整體解決方案，幫助客戶解決在面對智算芯片新的應用場景和封裝形式時在接口實現和使用上的一系列挑戰，從而協同推動和賦能產業升級，乃至為國產智算芯片核心競爭力的進階不斷注入澎湃動力。
