在當今日益高速發展的半導體行業中，數字驗證已成為芯片設計不可或缺的核心環節。隨著技術的不斷進步，這一領域已經演變成為龐大的產業鏈中的關鍵組成部分。在智能駕駛、數據中心和人工智能等領域?qū)Ω咝阅苄酒枨蟮耐苿酉?，系統級芯片（SoC）的集成度和復雜性達到了前所未有的高度。相應的，驗證工具也持續面臨速度、效率、仿真和驗證任務的復雜多樣性挑戰。

應對上述挑戰，單點工具顯然難以破局，需要從全局思維出發，打造可覆蓋早期、中期和后期全流程驗證需求的EDA驗證平臺。

上海合見工業軟件集團有限公司（以下簡稱合見工軟）經過持續的布局，在全方位筑實EDA數字驗證全平臺領域持續精進。合見工軟驗證產品市場總監曹夢俠在最近舉辦的ICCAD上“芯基建報告：全方位筑實EDA數字驗證全平臺”的演講中提到，合見工軟推出的EDA數字驗證全平臺，已覆蓋了芯片驗證全流程全場景需求，包括了從前期虛擬原型架構設計建模、早期及中期的模塊級與子系統級功能驗證仿真到中期子系統級至后期全系統級硬件加速仿真與原型驗證。

硬件驗證無法兼顧性能和效率

一般來說，數字芯片設計流程主要分為兩路，一路是硬件和軟件的功能驗證，作用是確保芯片整體的功能正確性；另一路是數字實現，將RTL設計歷經復雜的實現流程轉換成Foundry可以生產的數據格式；這兩路分別簽核之后，送到Foundry去生產制造，最后流片再完成封裝測試。

典型的SoC設計一般會采用外購IP（如CPU、互聯總線、各種高低速接口、Memory等等）與自研IP相結合的方式，曹夢俠介紹，因而面臨不同層級的驗證需求。

曹夢俠解讀說，對于自研的IP，其規?？赡芟鄬^小，這個層級的功能驗證一般用仿真軟件工具Simulation就可以做到。但對于子系統級到全系統級規模的功能驗證，仿真軟件會越跑越慢，甚至遇到仿真工具無法支撐的情況，在這種情況下需要硬件加速器Emulator的支持。此外，SoC不止包括底層的硬件，還包括上層的軟件，而且系統越大軟件驗證體量越大。對于芯片上層軟件的驗證，如果對運行性能要求不高也許可以采用硬件仿真加速器跑，但以現如今的軟件體量，大多對運行性能有要求，所以必須采用原型驗證Prototyping。

此外在硬件功能驗證之前，一些客戶的設計并不是一上來所有的RTL代碼都是準備好的，曹夢俠對此介紹，這時候可以將系統的一部分模塊跑在硬件驗證系統上，還有一部分可用虛擬平臺跑虛擬模型，二者整合起來以混合驗證的方式更早地開始驗證和軟件開發，從而縮短產品上市時間。

上述的各類硬件驗證工具平臺在運行性能、調試效率、使用便利性等功能上各有優缺點，總體而言，單一工具在幾項必要的關鍵指標上很難同時兼顧。曹夢俠提到，數字驗證是一項非常復雜的過程，要求既高效又功能完整，還要應對復雜多任務場景，之前的傳統單一平臺無法同時滿足。為了完成項目，客戶一般不得不采購多種不同的工具來組成一套完整流程，導致巨大的人力和時間成本投入，特別是平臺間銜接移植的成本很高，從Emulation到Prototyping往往可能需要好幾個月的時間。且設計一旦改動，迭代時間可能也會較長。

從本質上來說，這或是一個既要又要還要的問題。曹夢俠認為，在此情形下，理想的情況是將上述Emulation和Prototyping工具整合到一個單一平臺之中合成統一流程，合見工軟為此打造了全新商用級、高性能、全場景驗證硬件系統UniVista Unified Verification Hardware System（UVHS）。

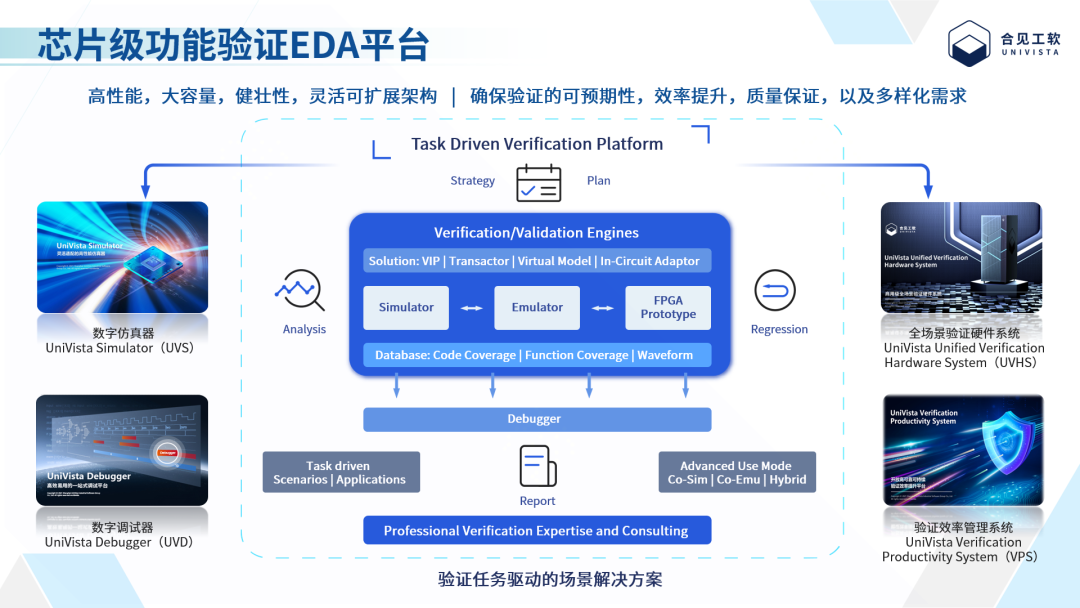

打造芯片級功能驗證EDA平臺

作為合見工軟的重磅產品，高性能全場景驗證平臺UVHS在性能、容量、效率等層面實現了全面的“刷新”。

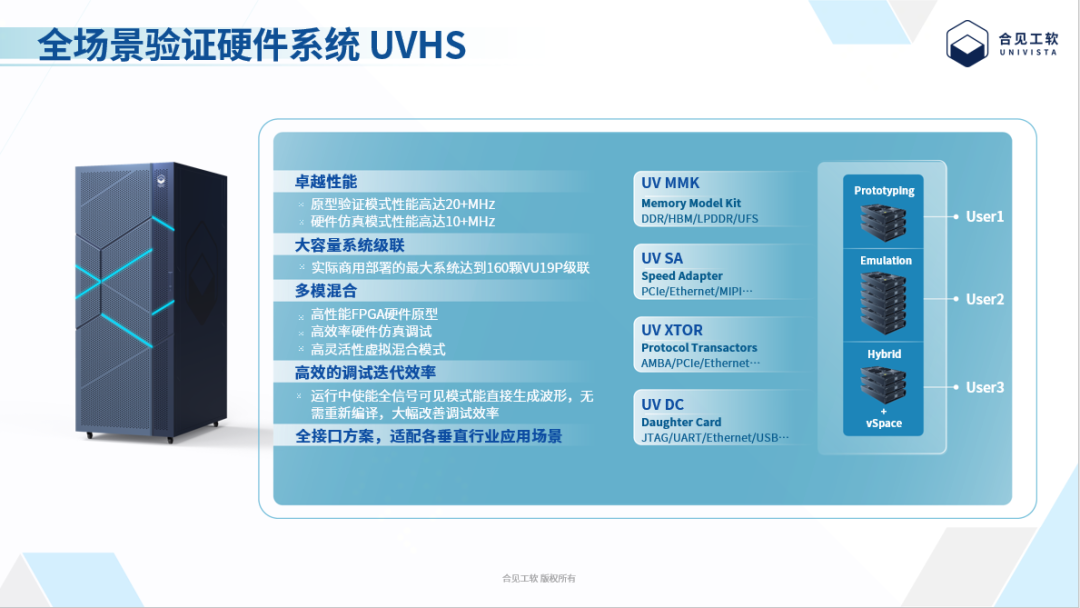

曹夢俠詳細介紹說，一是卓越的性能：原型驗證模式性能高達20+MHz，硬件仿真模式性能能達10+MHz多；二是可以實現穩定可靠的大容量級聯系統，實際商用的單系統已達到160顆VU19P級聯規模，約60億邏輯門；三是多?；旌?/strong>，實現高性能FPGA硬件原型模式、高效率硬件仿真模式、高靈活性虛擬混合等功能；四是高效的調試迭代效率，運行中使能全信號可見模式能直接生成波形，無需重新編譯，大幅改善調試效率；五是全面的接口方案，提供豐富的接口子卡、高速接口速率適配器、虛擬接口模型和存儲模型，像已經大量商業部署的方案包括PCIe Gen5、Ethernet、MIPI、DDR5、HBM3等等，適配各種使用模式下的接口驗證需求。
