合見工軟Fellow、研發副總裁吳秋陽先生日前在2022國際集成電路展覽會暨研討會(IIC)上發表題為“解碼高端芯片，加速數字經濟”的主旨演講時，重點分析了國內外EDA行業的發展現狀、產業環境、機遇和挑戰，并詳細介紹了合見工軟如何通過打造數字驗證全流程和系統級電子設計EDA解決方案，助力中國芯片產業實現突破式發展。
合見工軟Fellow、研發副總裁吳秋陽
EDA的發展現狀與產業環境

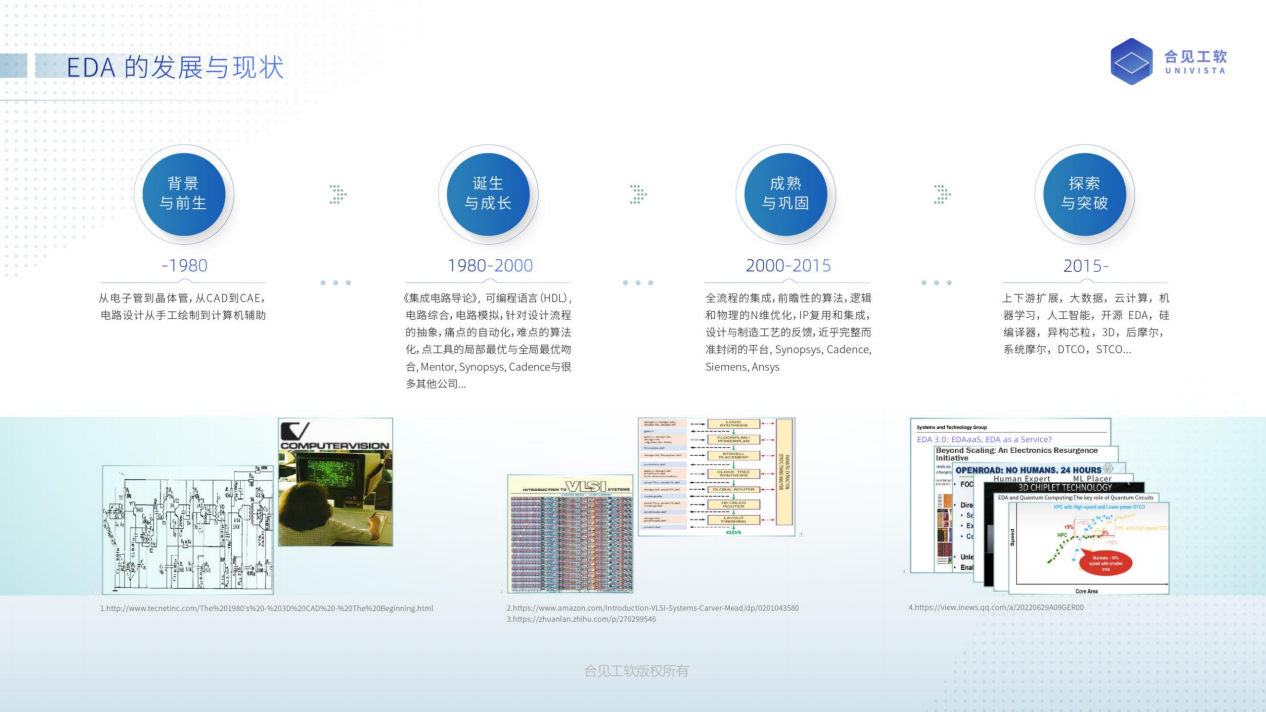

吳秋陽首先回顧了EDA行業的四個發展階段：
第一階段是EDA誕生之前，從電子管到晶體管，電路設計從手工繪制發展到計算機輔助。
第二階段是可編程邏輯器件開始成熟，這一階段的標志是1980年發表的《超大規模集成電路系統導論》，它提出用可編程的硬件語言（HDL）來實現電路編程，對電路進行自動綜合和模擬，以及設計流程的自動化。在這個過程中，我們也對設計流程進行了很多的抽象，形成了很多點工具，對痛點和難點進行自動化和算法化。這個階段的特點是，除了三大國際EDA公司之外，很多其他公司能夠提供局部最優解，這些局部最優解往往和全局最優解吻合度較高，所以點工具是可以生存的。
第三階段是到2000年之后，由于制程進一步演進，如果只在前端進行邏輯設計，不考慮后端制造工藝要求就會形成設計無法收斂，所以就促成了全流程的集成，算法也變得具有前瞻性，比如邏輯綜合的時候就要考慮布局布線的影響，更進一步在設計過程中考慮制造工藝的可能性。由于技術上的底層邏輯，基本上形成了以美國Synopsys、Cadence兩大公司為主建立的完整的準封閉式平臺的現狀；還有兩家公司SiemensEDA和Ansys也有自己的拳頭產品，從而在產業鏈中有立足之地。
第四階段是2015年之后，EDA行業進入探索與突破階段。大數據、云計算、機器學習、人工智能、開源EDA、硅編譯器、異構芯片、3D等技術在上下游擴展，對EDA提出了更高的新發展要求。市場形成了Synopsys、Cadence、SiemensEDA三大EDA巨頭。這個階段有不少新的概念和方向，有些曇花一現并沒有落地結果，但有一些做出了不錯的成績。

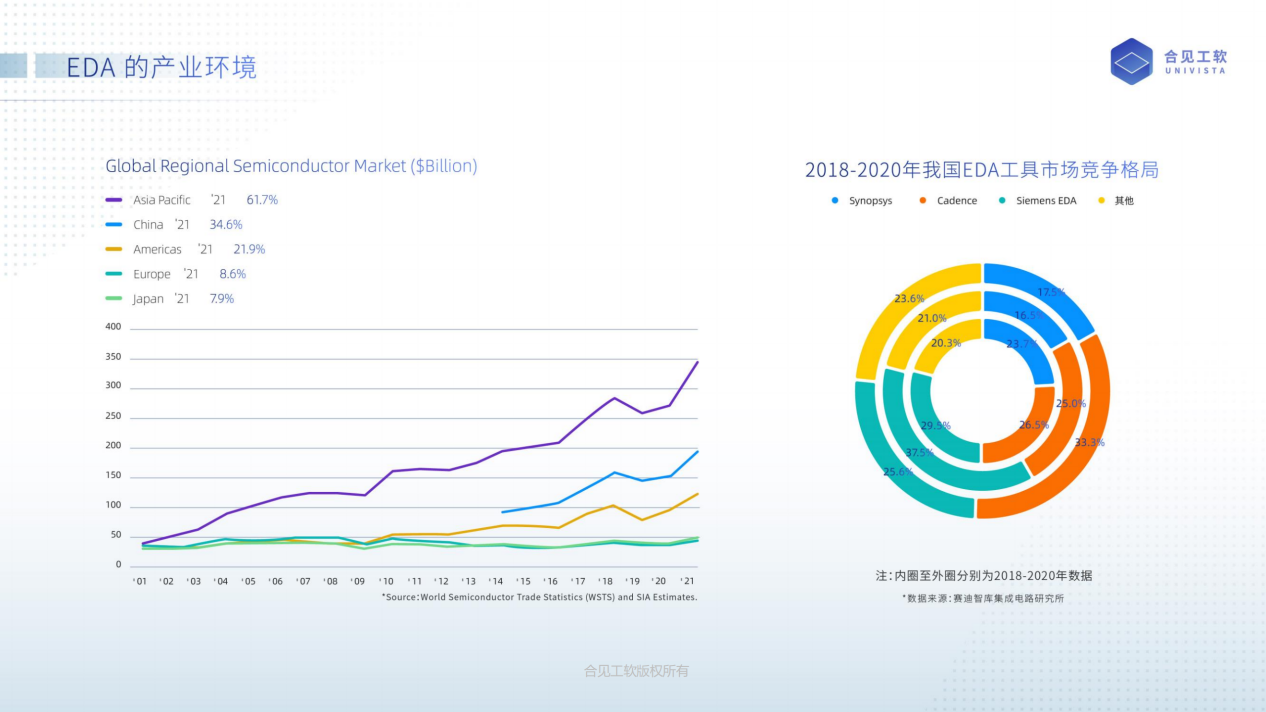

EDA面向的是全球半導體市場，中國進口芯片中只有35%用在國內設備上，但卻消耗了全球芯片總量的77%以上。然而，國內市場能夠用于芯片設計的EDA工具并不是特別多，三大國際EDA公司長期壟斷約80%市場份額，國產EDA市場份額大約只有10-12%。
發展高性能芯片的機遇和挑戰
“我們的客戶都是針對高端芯片，那么高端芯片的需求在哪里呢？”吳秋陽分析稱，EDA支撐起了5000億美元規模的半導體行業，以及數十萬億美元規模的數字經濟。到2025年，中國希望將數字經濟核心產業增加值占國內生產總值的比重提高到10%。“這是一個了不起的愿景，需要我們在包括云計算、人工智能、大數據、自動駕駛、5G通信和工業物聯網在內的各個領域全面發力。”
在他看來，無論是提供產品還是提供服務，其差異化往往都是從最底層的硬件開始。
首先，由于疫情和國際政治問題，為了確保供應鏈的自主可控和安全可靠，各個系統廠商都希望能夠控制自己芯片的設計制造。
其次，“合久必分”。一直以來，能夠提供算力和通信的都是CPU/GPU這樣的通用型標準芯片，但缺點是無法在細分場景下實現最佳優化。為了讓自己的產品或者服務具備差異化競爭優勢，不少系統廠商紛紛開始涉足芯片行業，有的甚至會針對不同場景設計不同的芯片，例如亞馬遜面向計算密集、I/O密集和機器學習加速就設計了三款不同的芯片，這些對EDA企業而言都是很好的機會。
最后，全球氣候變暖，低功耗高能效的產品也是人類文明的發展方向。高科技公司也需要設計自己獨有的高能效、低能耗、高性能產品，這也帶來了很多機會和挑戰。

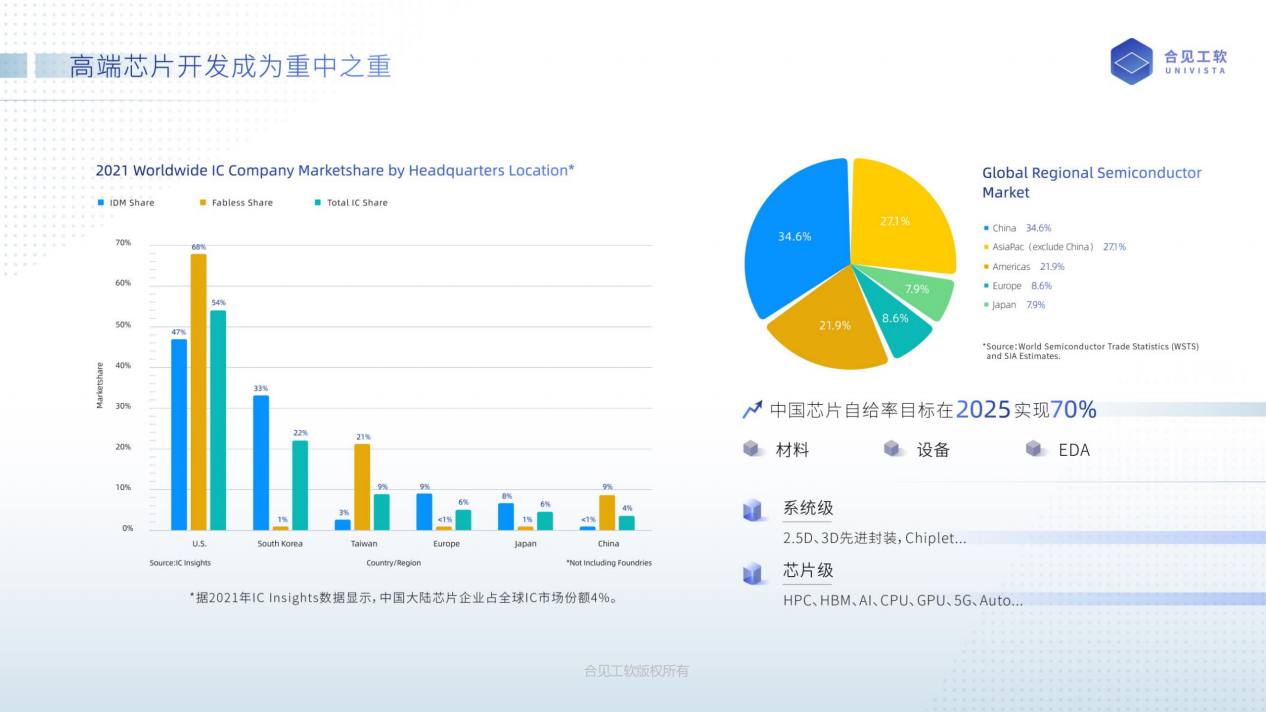

“中國芯片自給率的目標是在2025年實現70%，但中國IC芯片目前在國際市場的份額只有4%，差距非常大，要實現70%的芯片自給率還需要很大的投入和努力。”吳秋陽援引分析機構的數據稱，用于半導體制造的材料、設備和EDA，將是實現該目標的三大支柱。其中，涉及EDA的有兩個方向：一是涵蓋高性能計算、人工智能、通用CPU、GPU等應用的芯片級EDA，二是用于2.5D、3D先進封裝、Chiplet等領域的系統級EDA。
他指出，規模、復雜度、市場與生態是高性能芯片發展道路上面臨的主要挑戰：從規模來講，芯片越來越大，復雜度也大幅提升，不僅需要通過工藝，還需要通過先進的封裝技術來實現，在軟件層次與多源多版本方面也需要持續增加IP的集成；在市場與生態方面，越來越短的窗口期等各種因素給高性能芯片發展帶來了很大的挑戰。
從最難的驗證市場開始

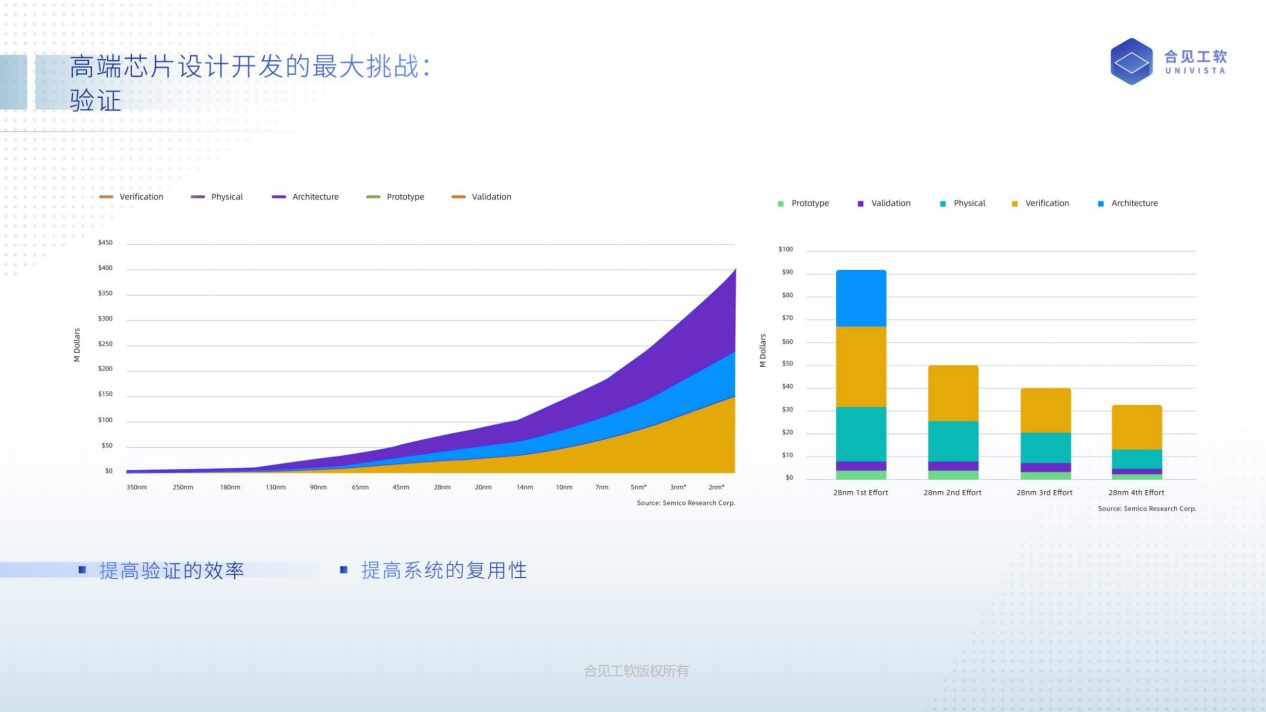

之所以選擇最難的驗證市場，吳秋陽解釋說，當前解決高端芯片設計開發的最大挑戰就是來自驗證階段。從下圖可以看到，隨著制程工藝的不斷演進，驗證成本增加得很快，最先進芯片開發成本的30%以上來自驗證階段。以高通今年發布的自動駕駛芯片為例，它需要驗證效率的提升、驗證的可預期性、驗證的質量保證、以及驗證的多樣化需求。
合見工軟銷售副總裁劉海燕隨后在接受AspenCore獨家專訪時也表達了同樣的觀點。她表示，在EDA領域的眾多細分方向中，驗證伴隨著芯片設計的全過程，隨著工藝的演進和設計的復雜化，驗證工具的開發存在較高的技術壁壘和準入門檻，目前已經成為研發工具成本占比最高的一部分，因此驗證領域的突破對中國芯片產業發展至關重要。
為了應對高端芯片在驗證方面的種種挑戰，合見工軟提出基于驗證任務驅動的全場景數字驗證系統，從軟硬件核心驗證引擎出發，到驗證管理與調試定位，以及完善的驗證解決方案。合見工軟已經推出了多款EDA產品和解決方案，包括數字仿真器UVS、FPGA原型驗證系統UVAPS、仿真調試工具UVD、驗證效率提升平臺VPS、系統級IP驗證方案HIPK等，以更好地解決芯片開發中的功能驗證、調試和大規模測試管理等不同任務的挑戰。
此外，隨著制程工藝的不斷演進，摩爾定律效應日漸趨緩，2納米或者1納米時會表現得更加明顯，所以先進封裝會是未來的方向，特別是Chiplet已成為芯片設計業的主流技術趨勢之一，隨之帶來了設計規模、設計工具、設計檢查等方面的挑戰。這就需要打破IC、Interposer、Package、PCB設計協同的壁壘，建立系統級一體化設計和檢查環境。
為此，合見工軟在先進封裝設計、板級設計領域進行了相應的布局。合見工軟于今年6月推出了先進封裝協同設計檢查工具UVI的Sign-off級完整功能版，可在同一設計環境中導入多種格式的IC、Interposer、Package和PCB數據，支持全面的系統互連一致性檢查；此外合見工軟也在著力開發PCB和封裝設計EDA產品方案。
